UNIVERSIDADE FEDERAL DE LAVRAS

DEPARTAMENTO DE ENGENHARIA

SENSORIAMENTO REMOTO

PRÁTICA: LOCALIZAÇÃO GEODÉSICA DE PONTOS NO TERRENO E DE IMAGENS ORBITAIS DE SATÉLITES DA NASA

Usar coordenadas geográficas (latitude, longitude) no Google Earth para indicar a posição geodésica de objetos na superfície. Será realizado o procedimento mais simples para localizar a área e demarcar pontos amostrais de campo no Google Earth. No Google Earth, podem-se inserir coordenadas descritas em:

· Graus, minutos, segundos (DMS)

· Graus decimais (DDD)

· Graus, minutos com segundos decimais (DMM)

1. Abrir o Google earth;

2. Do lado esquerdo da tela na barra de pesquisa , digitar as coordenadas;

3. a) Para localizar cultivos de soja, por exemplo, na Fazenda Novo Horizonte, em Mato Grosso, digitar as coordenadas do centro do talhão a ser estudado, no sistema de coordenadas geodésicas datum WGS84: longitude = -53,516º W; latitude = -16,845º S;

b) Para localizar cultivos de cana-de-açúcar, por exemplo, na Fazenda Ponta da Barra, Nuporanga, São Paulo, digitar as coordenadas do centro do talhão a ser estudado, no sistema de coordenadas geodésicas datum WGS84: longitude = -47,798852º W; latitude = -20,729398º S

4. Aproximar a imagem usando a ferramenta de zoom;

5. Abrir na barra de ferramentas a opção : Novo marcador;

6. Adicionar outras coordenadas de interesse obtidas de pontos amostrais no campo, uma a uma (lembrando de por o S/O/L/N);

7. Baixar a grade landsat para determinar a orbita de interesse em relação aos pontos geodésicos referentes às amostras de campo:

http://www.processamentodigital.com.br/2009/10/28/grade-do-satelite-landsat-no-formato-kml/

8. Por meio do website USGS da NASA, baixar imagens da série Landsat (http://landsat.usgs.gov/landsat8.php), da área de interesse para o posterior processamento dessas imagens no programa QGis:

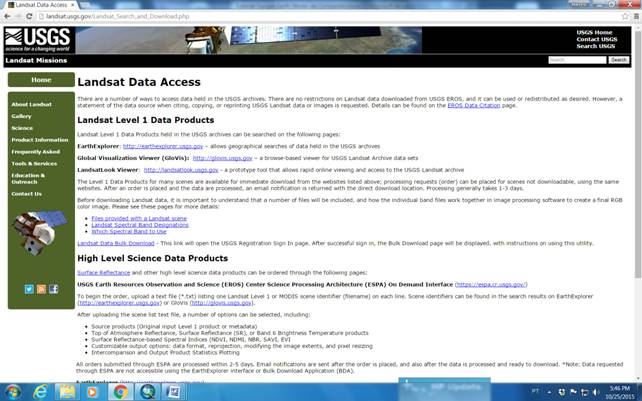

a) http://landsat.usgs.gov/Landsat_Search_and_Download.php

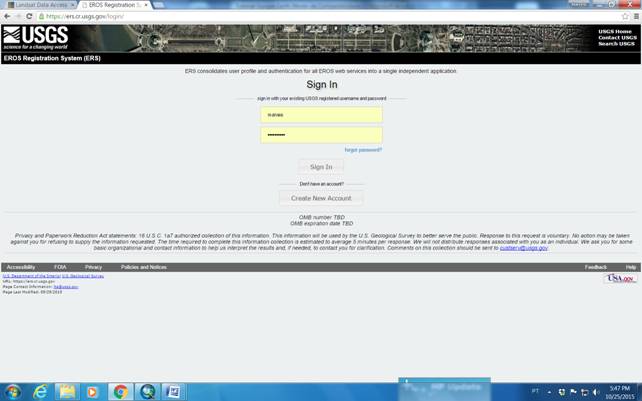

b) Realizar o registro e em seguida o login no EarthExplorer: https://ers.cr.usgs.gov/login/

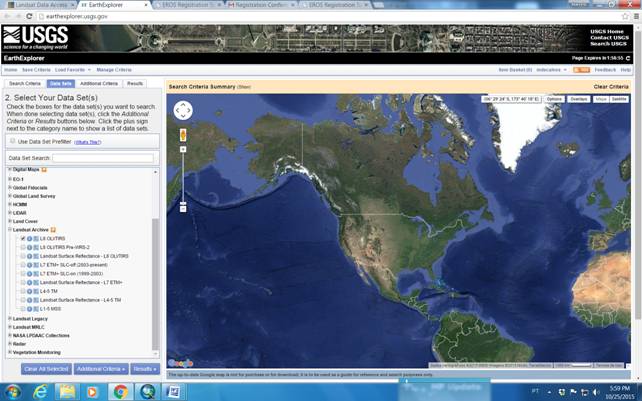

c) No Earth Explorer, na aba Data Sets, escolha Landsat Archive.

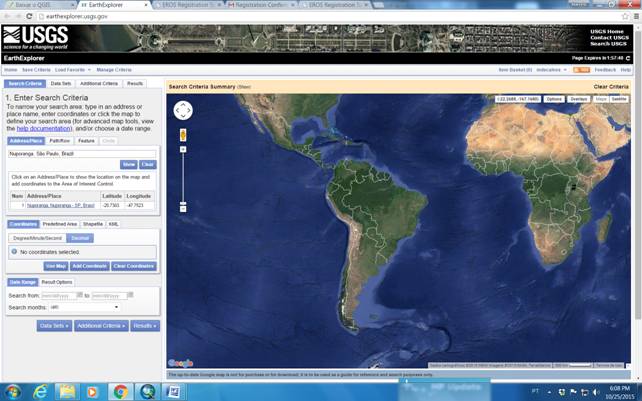

d) Em Search Criteria, é possível utilizar arquivos shape, kml, ou mesmo o endereço do município em que se deseja realizar o projeto, bem como a data em que se pretende obter a imagem.

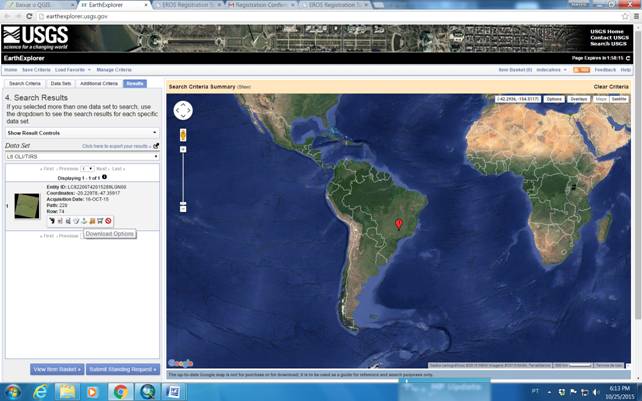

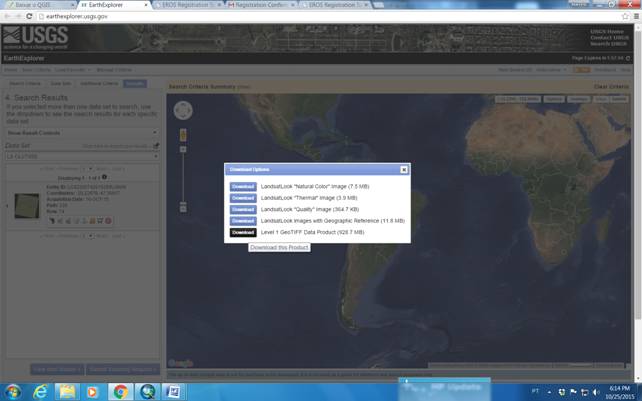

e) Em Results, faça o download da imagem localizada.

9. Baixar um histórico de imagens da localidade de interesse para que o projeto de pesquisa sobre a área de interesse tenha início.

10. O processamento das imagens será realizado nas aulas posteriores com o uso do programa QGis (http://qgis.org/pt_BR/site/forusers/download.html)
